冰蓄冷系统.水蓄冷系统

  冰蓄冷系统.水蓄冷系统：

 冰蓄冷制冷机组制造商，蓄冷（热）系统： 水蓄冷技术是利用水节约空调用能的方式：水蓄冷是一种利用水的显热储存冷量的空调节能技术，通过在夜间低谷电价时段运行制冷机组制备低温冷冻水储存，白天用电高峰时段释放冷量供冷，实现电费节约并平衡电网负荷。其核心技术包括自然分层法、隔板法等，其中自然分层法利用水温差异形成密度分层，蓄冷效率可达85%-95%，且能直接利用消防水池等设施降低成本。系统设计需结合建筑负荷、峰谷电价及设备匹配优化运行策略，适用于大型建筑场景。

水蓄冷的方法：水蓄冷是利用水的显热实现冷量的储存。因此，一个设计合理的蓄冷系统应通过维持尽可能大的蓄水温差并防止冷水与热水的混合来获得最大的蓄冷效率。在水蓄冷技术中，关键问题是蓄冷罐的结构形式应能防止所蓄冷水与回流热水的混合。为实现 这一目的，目前常用的有以下几种方法：

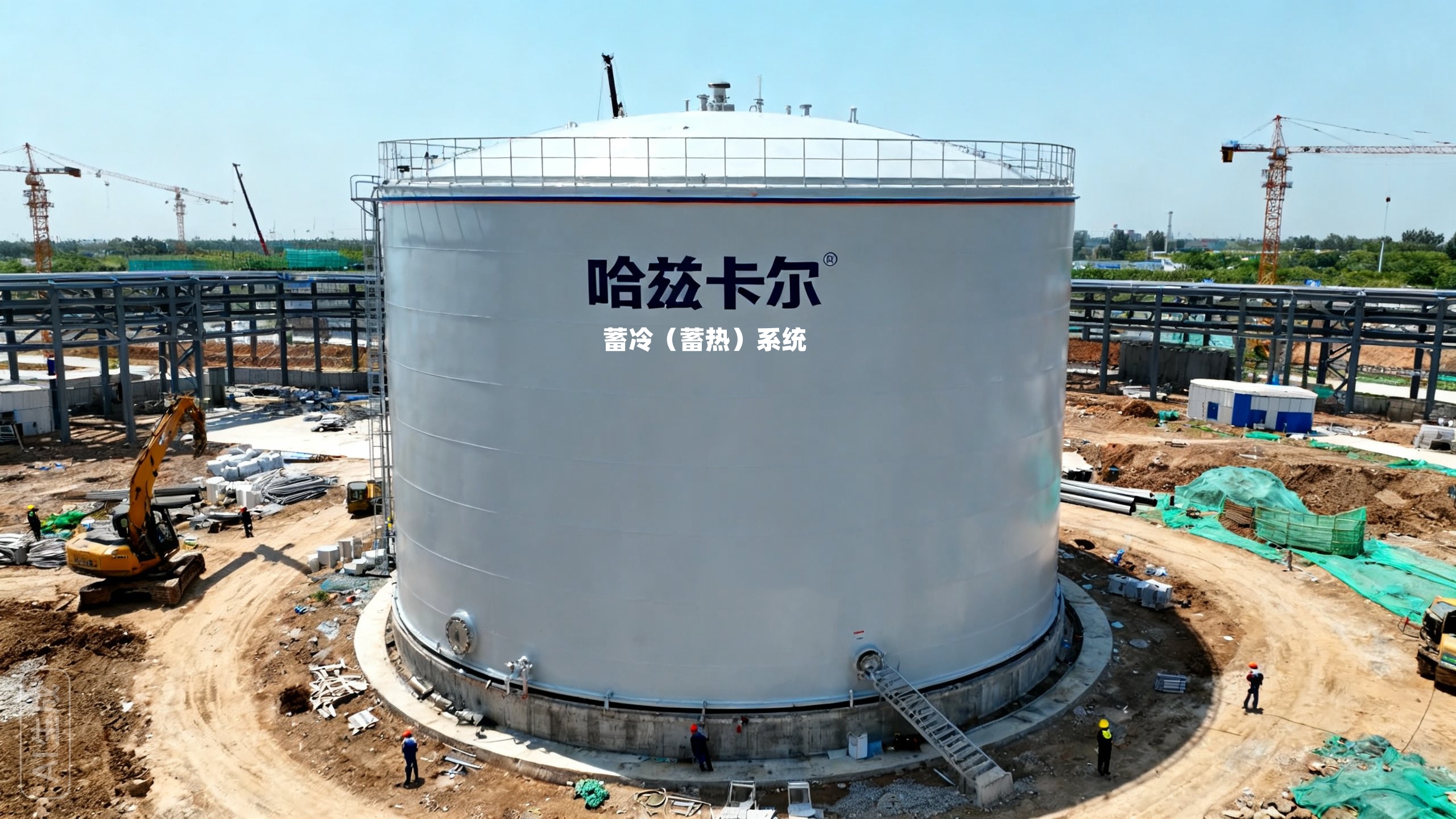

多蓄水罐方法

将冷水和热水分别储存在不同的罐中，以保证送至负荷侧的冷水温度维持不变，多个蓄水罐有不同的连接方式，一种是空罐方式。如图1a，它保持蓄水罐系统中总有一个罐在蓄冷或放冷循环开始时是空的。随着蓄冷或放冷的进行，各罐依次倒空。另一种连接方式是将多个罐串联连接或将一个蓄水罐分隔成几个相互连通的分格。如图1b，图中示出蓄冷时的水流方向。蓄冷时，冷水从第一个蓄水罐的底部入口进入罐中，顶部溢流的热水送至第二个罐的底部入口，依次类推，最终所有的罐中均为冷水；放冷时，水流动方向相反，冷水由第一个罐的底部流出。回流热水从最后一个罐的顶部送入。由于在所有的罐中均为热水在上、冷水在下，利用水温不同产生的密度差就可防止冷热水混合。多罐系统在运行时其个别蓄水罐可以从系统中分离出来进行检修维护，但系统的管路和控制较复杂，初投资和运行维护费作较高。

冰蓄冷技术系应用在供冷技术，通过夜间低谷电力制冰储存冷量，在电力负荷很低的夜间用电低谷期，采用电动制冷机制冷，使蓄冷介质结成冰，日间用电高峰时段融冰供冷，实现电网负荷“移峰填谷”。该技术主要应用于商业建筑、体育馆、影剧院等场所，核心设备包括蓄冰装置、双工况制冷机组及循环系统 。

蓄冰系统是利用电力低谷期制冷蓄冰，并在高峰时段释放冷量的空调技术，属于电力需求侧管理手段，主要应用于商业建筑、区域供冷及工艺制冷领域 。其核心原理为通过制冷设备在夜间制冰储存冷量，日间融冰供冷，以转移电力负荷峰值，实现移峰填谷。

该系统由制冷机组、蓄冰装置（如冰盘管或冰浆设备）、换热器及控制设备构成，采用水或乙二醇溶液作为载冷介质。按制冰方式分为静态（冰盘管式、封装式）和动态（冰晶/冰浆流动式）两类，其中动态冰蓄冷效率较静态提高15%~30%。运行模式包含全量蓄冰（全日供冷依赖蓄冰）与分量蓄冰（主机与蓄冰协同），前者初期投资高但运行成本低，后者更具灵活性。

蓄冰系统可降低空调运行费用30%~60%，减少主机和电力设备容量20%~50%，并通过满负荷运行提升设备效率及寿命。适用场景需满足峰谷电价差较大（推荐3:1以上）或冷负荷峰谷显著的条件，典型项目投资回收期为2~3年。

蓄冰系统的组成：

蓄冰系统一般由制冷、蓄冷以及供冷系统所组成。制冷、蓄冷系统由制冷设备、蓄冷装置、辅助设备、控制调节设备四大部分通过管道和导线（包括控制导线和动力电缆等）连接组成。通常以水或乙烯二醇水溶液为载冷剂，除了能用于常规制冷外，还能在蓄冷工况下运行，从蓄冷介质中移除热量（显热和潜热），待需要供冷时，可由制冷设备单独制冷供冷，或蓄冰装置单独释冷供冷，或二者联合供冷。

冰蓄冷空调系统技术原理

蓄冰技术是在夜间电价低谷时通过制冷设备将冷能以冰的形式存储于蓄冰设备内部，在白天用电高峰时将冰融化为低温水用于供冷需求。

利用峰谷电价差达到降低空调运行费用的目的，也可应用于工业制冷工艺用水、提高空调品质、减少装机容量等多用途的专项技术。

蓄冰技术功能与应用

蓄冰系统功能

○利用地区供电政策实现“移峰填谷”，夜间电价低谷时制冰，日间电价高峰时将冰融化供冷。

○减少装机容量及配套设施，降低配电工程投入。

○采用双工况制冷机组实现空调工况和制冰工况，一机两用。

○应急功能：冰槽蓄冰保持供冷恒定，有效解决因机组故障引起停供和停产的损失，保证因系统故障使用安全。

○蓄冰系统可提供1-4℃恒定低温供水，实现大温差供冷。

蓄冰系统应用

○适用于降低峰谷电价大于等于2.5:1的地区、供冷需求和工艺需求。

○适用于电网供电受限和成本控制的需求。

○使用需要储冰制冷空调场所和工业制冷工程。

○针对重要的生产工艺，生产线、冷藏库和重要的办公场所，可减少备用设备投入。

○适用于精密设备冷却、食品工业、牛奶工艺等行业.

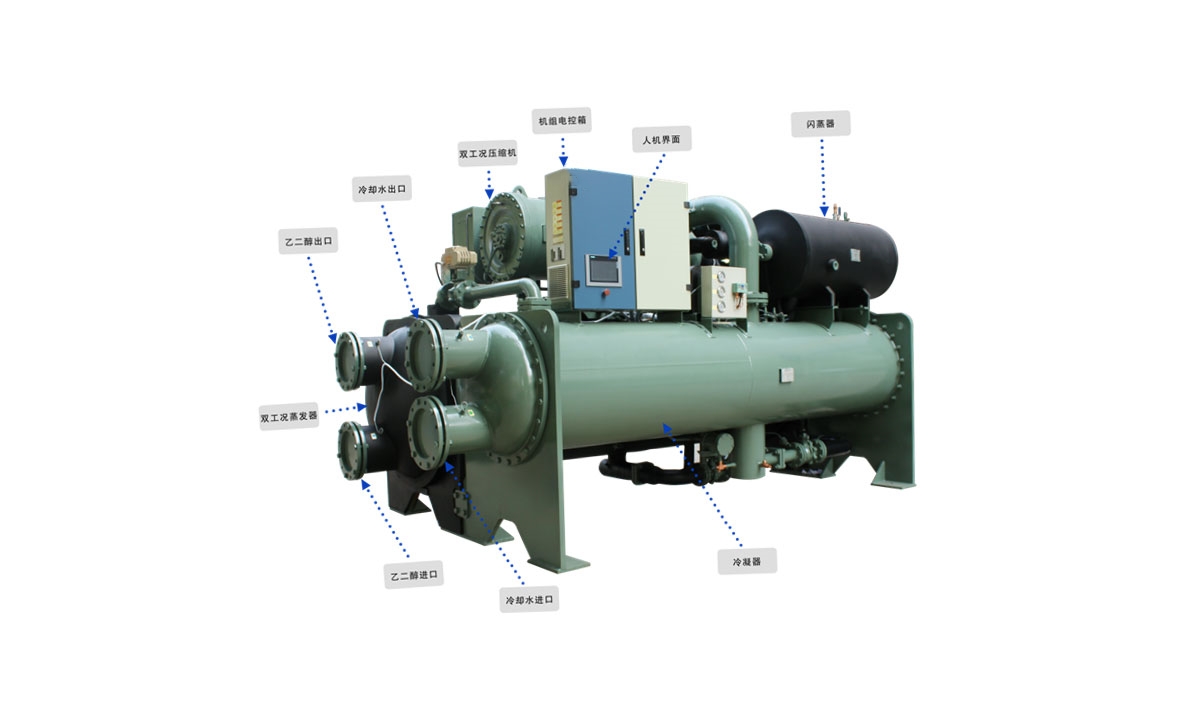

冰蓄冷双工况制冷机组结构示意图

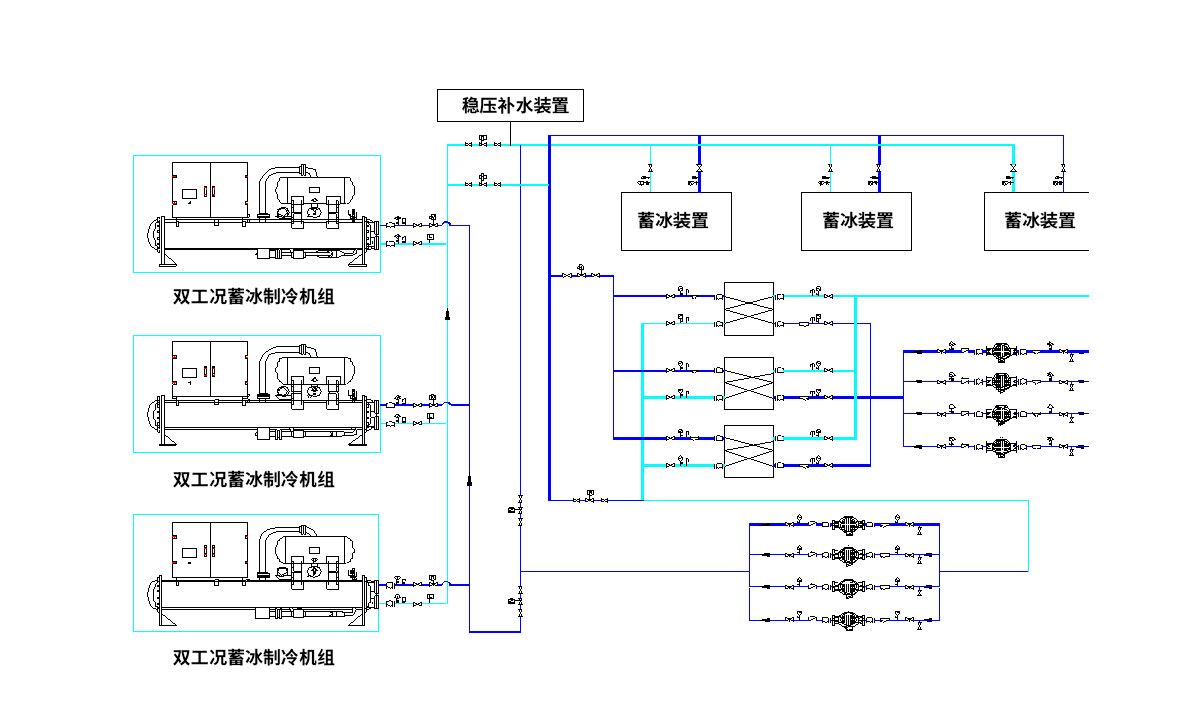

冰蓄冷系统示意图

冰蓄冷空调系统系统说明

1、在电价低谷时，双工况蓄冰制冷机组按蓄冰工况运行

2、乙二醇泵将制冷机组冷量运送到蓄冰装置中

3、蓄冰装置吸收制冷机组的冷量，将水转化成冰储存在蓄冰装置中

4、在电价高峰时，双工况蓄冰制冷机组停机

5、乙二醇泵将蓄冰装置中蓄存的冷量运送到板换中换热

6、蓄冰装置将蓄存的冰转化成水，释放冷量
